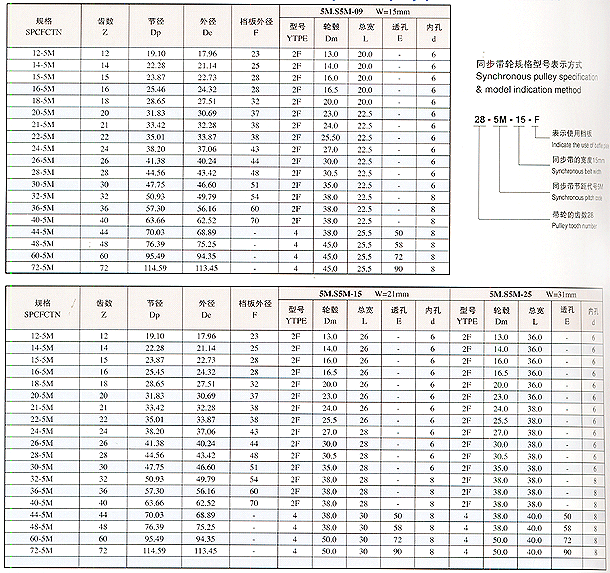

HTD5M型同步带轮规格型号尺寸表 节距=5.0 外径公差表
标准皮带宽度 9mm 15mm 20mm 25mm 30mm 40MM 外径 公差
L 22.0 28.0 35.0 40.0 45.0 55.0 <25.4 +0.05-0
W 14.0 20.0 25.0 30.0 35.0 45.0 25.4-50.8 +0.08+0
X 5 6 7 8 9 10 50.8-101.6 +0.10+0
              101.6-177.8 +0.13+0
              177.8-304.8 +0.15+0
齿数任意选择,特殊型由用户提供图纸,如用户按本公司型号生产,请告知内孔与键槽即可
