o型密封圈尺寸数据

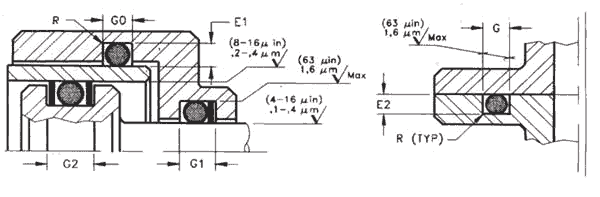

o型密封圈沟槽尺寸(单位:mm)
截面直径w |
径向动态和静态 |
仅限于轴向密封 |
半径 |
沟槽深度
e1+0.06 |
沟槽宽度 |
沟槽深度
e2+0.2 |
沟槽宽度
g+0.2 |
无挡圈
r |
有挡圈
r |
g0+0.2 |
挡圈
g1+0.2 |
挡圈
g2+0.2 |
1.20
1.25
1.52
1.78
1.80
1.90
2.40
2.62
3.50
3.53
5.33
5.70
7.00
8.40 |
0.80
1.00
1.20
1.45
1.45
1.65
2.00
2.25
3.10
3.10
4.70
5.00
6.10
7.50 |
1.40
1.80
1.90
2.20
2.20
2.50
2.90
3.10
4.20
4.20
6.20
6.70
8.20
9.70 |
2.90
3.60
3.60
3.90
4.30
4.50
5.60
5.60
7.90
8.40
10.70
12.20 |
3.90
5.00
5.00
5.30
5.70
5.90
7.00
7.00
9.60
10.10
13.20
14.70 |
0.65
1.85
1.00
1.20
1.20
1.40
1.70
1.90
2.70
2.70
4.30
4.60
5.80
6.90 |
1.40
1.80
2.10
2.40
2.40
2.50
3.20
3.60
4.80
4.80
7.10
7.70
9.50
11.70 |
0.20
0.20
0.20
0.40
0.40
0.50
0.50
0.60
1.00
1.00
1.20
1.20
1.50
2.00 |
0.20
0.20
0.20
0.20
0.30
0.30
0.40
0.40
0.40
0.60
0.60
0.90 |
如果需要有较大的膨胀,沟槽宽度可增大20%
o 型 密 封 圈
对不同种类固定密封或动密封应用场合,o型密封圈为设计者提供了一种既有效又经济的密封元件。o型圈是一种双向作用密封元件。安装时径向或轴向方面的初始压缩,赋予o型圈自身的初始密封能力。由系统压力而产生的密封力与初始密封力合成总的密封力,它随系统压力的提高而提高。o型圈在静密封场合,显示了突出的作用。然而,在动态的适当场合中,o型圈也常被应用,但它受到密封处的速度和压力的限制。
技术数据
压力:
速度:
静态场合
最大往复速度可达0.5m/s
无挡圈时,最大可达到压力20mpa
最大旋转速度可达2.0m/s
有挡圈时,最大可达到压力40mpa
介质与温度:
有特殊挡圈时,最大可达到压力200mpa
见《橡胶密封件原料特性表》
动态压力
最大压缩量:
无挡圈时,往复运动最大可达5mpa
静密封:o型圈直径的20%
有挡圈时,较高压力
动密封:o型圈直径的30%
另外,o型圈的压缩量还与材料的硬度有关,推荐
的数据如下表:
密封圈线径 mm |
1.78 |
2.62 |
3.53 |
5.33 |
7.00 |
压 力 |
压 缩 量
mm |
≤35bar
≤70bar
≤105bar |
0.15
0.10
0.05 |
0.18
0.13
0.08 |
0.20
0.15
0.10 |
0.25
0.18
0.13 |
0.30
0.20
0.15 |
≤35bar
≤70bar
≤105bar
≤140bar
≤175bar |
0.20
0.15
0.10
0.50
0.30 |
0.25
0.18
0.13
0.08
0.04 |
0.30
0.20
0.15
0.10
0.05 |
0.35
0.25
0.18
0.13
0.06 |
0.40
0.30
0.20
0.15
0.07 |
≤35bar
≤70bar
≤105bar
≤140bar
≤175bar
≤210bar
≤350bar |
0.25
0.20
0.13
0.10
0.08
0.05
0.03 |
0.30
0.20
0.18
0.13
0.08
0.05
0.03 |
0.40
0.30
0.20
0.15
0.13
0.10
0.05 |
0.45
0.35
0.25
0.18
0.15
0.13
0.06 |
0.50
0.40
0.30
0.20
0.18
0.15
0.07 |
