bm系列摆线液压
   马达型号与丹佛斯
   系列摆线液压马达
   型号对照表

序  号 液压马达型号 丹佛斯液压马达型号
1 bm—r omr
2 bm—c oms
3 bm—d omt
4 bm—e omv
5 bm—f

选型说明

  摆线液压马达有端面配流和轴配流两种结构形式。端面配流摆线液压马达有bm—c、bm—d、bm—e、bm—f系列,轴配流摆线液压马达有bm—r系列。
    摆线液压马达可分为整体型(bm—※×××)和无轴承型(bm—※s×××)二大类。整体型(bm—※×××):有输出轴,轴上装有二个圆锥滚子轴承,能承受较大的径向与轴向与轴向载荷。无轴承型(bm—※s×××):应与其它输出装置配合使用,可使系统的结构更为简单紧凑、体积更小,但在选用时请与供方技术部门联系。
    此外,也可根据用户的需要,配置矩形花键出轴,渐开线花键输出轴,圆锥颈输出轴等,以及各种形式的安装法兰。同时为塑料机械配置了带转速表座的马达,转速表为cz—636/o100(双向)。


结构图

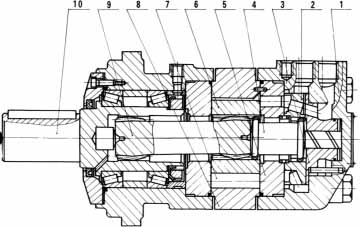

 液压油由进油孔入后壳体(1)通过支承盘(2)后侧板(5)与转子(6)与定子(8)间的工作腔,在油压的作用下,转子(6)被压向低压腔一侧,并沿定子(8)的内齿旋转,转子(6)的转动包括自转和公转,通过长花键轴(9)传给输出轴(10),同时,又通过短花键轴(4),传给配流盘(2),转子(6)与配流盘(2)同步运转,从而使高压油与低压油不断交替,改变输入的压力与流量,就能输出不同的转矩与转速。改变压力油的进口方向,即能改变液压马达的旋转方向。

结构图
1.后壳体
2.配流盘
3.支承盘
4.短花键轴
5.后侧板
6.转子
7.针柱
8.定子
9.长花键轴
10输出轴
