SLP铜系列<常闭型>
二位二通先导式电磁阀

　　二位二通常型电磁阀,断电打开,通电关闭阀体材质为铜,最大耐压使作压力:17kgf/cm²环境温度:0℃～65℃产品系列化生产,体积小,流量大,适用范围广按阀上所表流向箭头,可任意安装;为增强使用寿命,最好线圈向上,水平安装
　　电压：AC220V/230V/240V/110V/24V
　　　　　50/60HZ DC24V/12V +10%到-10%允许波动
　　线圈可配德国原装NASS线圈
　　常规备货:AC220V/230V/240V 50/60HZ DC24V
　　膜片、密封件，可采用NBR、VITON、EPDM等多种，以适用不同流体的开关控制。

　电磁阀型号说明：

序号	1	2	3	4	5	6	7	8	9	10
序号	电磁阀的种类	控制方式	线圈配置形式	线圈等级	电压	密封材料	阀体材料	连接	流量通径 φmm	其它选配
例如	SLP	1	D	F	02	N	1	D	13	□
		代号 1:常闭 2:常开 1:常闭	代号: D:DIN标准接线盒塑封线圈 N:也线式塑封防水线圈 S:德国NASS线圈 X:防爆型线圈	F:F级 H:H级	02=220VAC 230VAC 50/60HZ 01=110VAC 120VAC 50/60HZ 05=24VAC 13=DC24V 12=DC12V 其它电压请咨询公司	N:NBR丁腈橡胶 V:VITON氟橡胶 E:EPDM已丙橡胶	1=锻铜 3=SS316不锈钢 3=SS316不锈钢	A=1/8^'' B=1/4^'' C=3/8^'' D=1/2^'' E=3/4^'' G=1^'' H=11/4^'' J=11/2^'' K=2^'' F=法兰连接	03=3.0 13=13. 20=20 25=25. 35=35. 40=40. 50=50. 25 35 40 50	L:指示灯 N:螺纹连接美NPT T:配定时器 M:手动操作器

　型号规格：

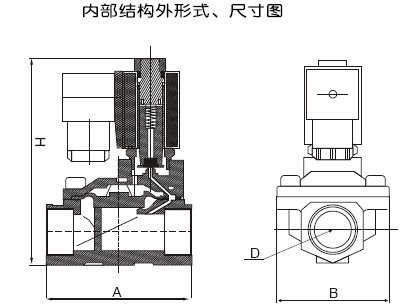

接管口径	流量通径 mm	CV值	最小压力	压力差（kgf/cm²）			最大流体温度	线圈配置	功率		线圈等级	外形尺寸长×宽×高 A×B×H	重量 KG	订货型号以下表中电压为 220CAC 50/60HZ
				最大工作压力					功率
				空气瓦斯	水热水液体	轻油 ≤20CST			VA	W
				空气瓦斯	水热水液体	轻油 ≤20CST			AC220V	DC24V
1/8^''	3	0.23	0	13	13	10	80	D	22	13	F	41×29×83	0.37	SLP1DF02N1A03
	3	0.23	0	13	13		130	D	22	13	F	41×29×83	0.37	SLP1DF02E1A03
	3	0.23	0	13	13	10	120	D	22	13	F	41×29×83	0.37	SLP1DF02V1A03
1/4^''	3	0.23	0	13	13	10	80	D	22	13	F	41×29×83	0.36	SLP1DF02N1B03
	3	0.23	0	13	13		130	D	22	13	F	41×29×83	0.36	SLP1DF02E1B03
	3	0.23	0	13	13	10	120	D	22	13	F	41×29×83	0.36	SLP1DF02V1B03
3/8^''	13	4.5	0.5	13	13	10	80	D	22	13	F	66×48×112	0.8	SLP1DF02N1C13
	13	4.5	0.5	13	13		130	D	22	13	F	66×48×112	0.8	SLP1DF02E1C13
	13	4.5	0.5	13	13	10	120	D	22	13	F	66×48×112	0.8	SLP1DF02V1C13
1/2^''	13	4.5	0.5	13	13	10	80	D	22	13	F	66×48×112	0.7	SLP1DF02N1D13
	13	4.5	0.5	13	13		130	D	22	13	F	66×48×112	0.7	SLP1DF02E1D13
	13	4.5	0.5	13	13	10	120	D	22	13	F	66×48×112	0.7	SLP1DF02V1D13
3/4^''	20	7.6	0.5	13	13	10	80	D	22	13	F	75×58×118	0.9	SLP1DF02N1E20
	20	7.6	0.5	13	13		130	D	22	13	F	75×58×118	0.9	SLP1DF02E1E20
	20	7.6	0.5	13	13	10	120	D	22	13	F	75×58×118	0.9	SLP1DF02V1E20
1^''	25	12	0.5	13	13	10	80	D	22	13	F	96×70×131	1.4	SLP1DF02N1G25
	25	12	0.5	13	13		130	D	22	13	F	96×70×131	1.4	SLP1DF02E1G25
	25	12	0.5	13	13	10	120	D	22	13	F	96×70×131	1.4	SLP1DF02V1G25
11/4^''	35	22	0.5	13	13	10	80	D	22	13	F	131×96×146	2.8	SLP1DF02N1H35
	35	22	0.5	13	13		130	D	22	13	F	131×96×146	2.8	SLP1DF02E1H35
	35	22	0.5	13	13	10	120	D	22	13	F	131×96×146	2.8	SLP1DF02V1H35
11/2^''	40	30	0.5	13	13	10	80	D	22	13	F	131×96×146	2.7	SLP1DF02N1J40
	40	30	0.5	13	13		130	D	22	13	F	131×96×146	2.7	SLP1DF02E1J40
	40	30	0.5	13	13	10	120	D	22	13	F	131×96×146	2.7	SLP1DF02V1J40
2^''	50	48	0.5	13	13	10	80	D	22	13	F	165×120×167	4.8	SLP1DF02N1K50
	50	48	0.5	13	13		130	D	22	13	F	165×120×167	4.8	SLP1DF02E1K50
	50	48	0.5	13	13	10	120	D	22	13	F	165×120×167	4.8	SLP1DF02V1K50
